350kw-700kw مبادل حراري التكثيف

سلسلة Intermodul مبادل حراري بتكثيف 350kw-700kw

1. المنتج مقدمة

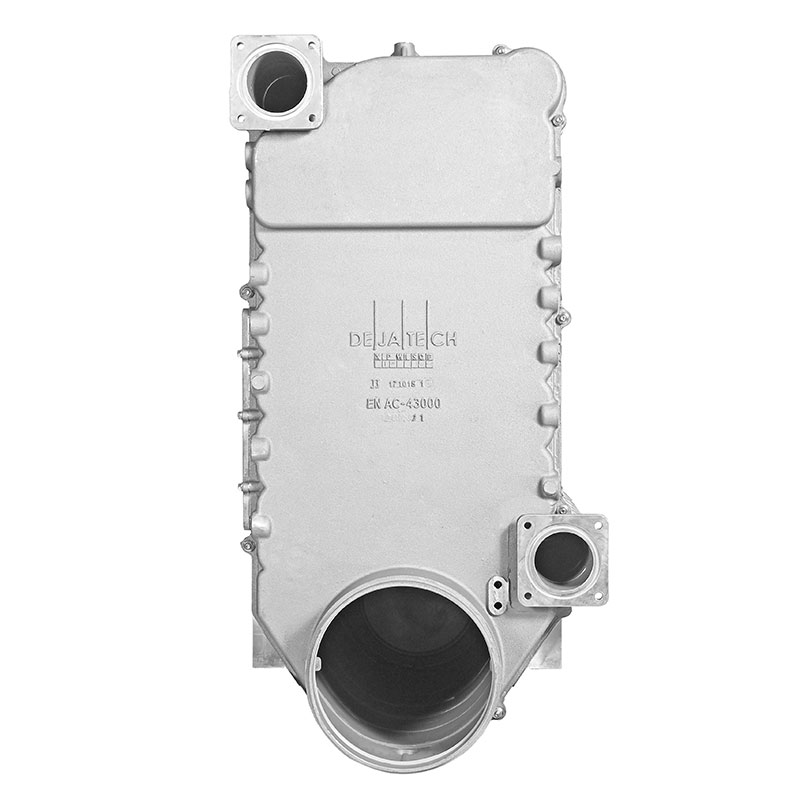

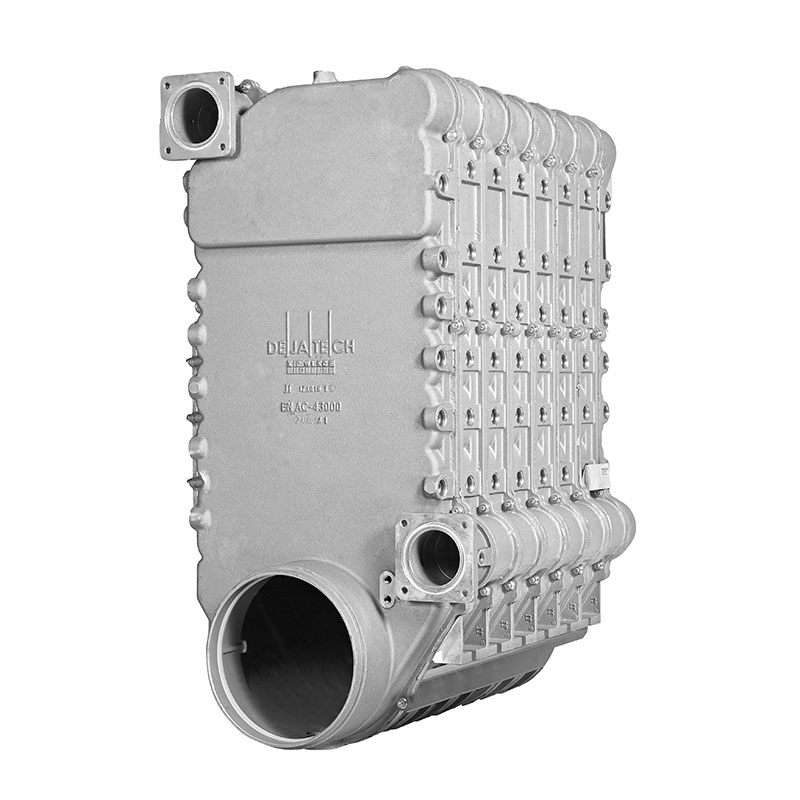

قدرة التصميم حول المبادل الحراري المتكثف المصبوب للألمنيوم من سلسلة intermodul من 350KW إلى 700KW. مبادل حراري بالتكثيف المصبوب بالألمنيوم ، يتكون من الأقسام اليسرى والوسطى واليمنى ، هو مكون الجسم الرئيسي لغلاية التكثيف. سلسلة intermodul 350kw إلى 700kw تصميم مبادل حراري مكثف جنبًا إلى جنب مع صينية التكثيف ، يمكن إكمال جميع أعمال الصيانة في المقدمة ، مما يوفر مساحة في الخلف ، وقابل للتطبيق على التدفئة وإمدادات المياه الساخنة لمنطقة كبيرة مثل الفندق ، المدرسة ، المستشفى ، إلخ.

2-معلمة المنتج (المواصفات)

مبادل حراري متداخل
اكتب	5 لتر	6 لتر	7 لتر	8 لتر	وحدة
المدخلات الاسمية	340	425	510	600	كو
تحميل كفاءة 30٪	107	107	107	107.5	%
ضغط التشغيل	6	6	6	6	شريط
L = 712 * H = 1085 * L =	880	975	1070	1165	مم
اتصال المداخن †	250	250	250	250	مم
وزن	149.1	180.6	212.7	244.1
شهادة	CE / بنفايات / ASME
مادة	EN1706 / AC43000

3.ميزة المنتج والتطبيق

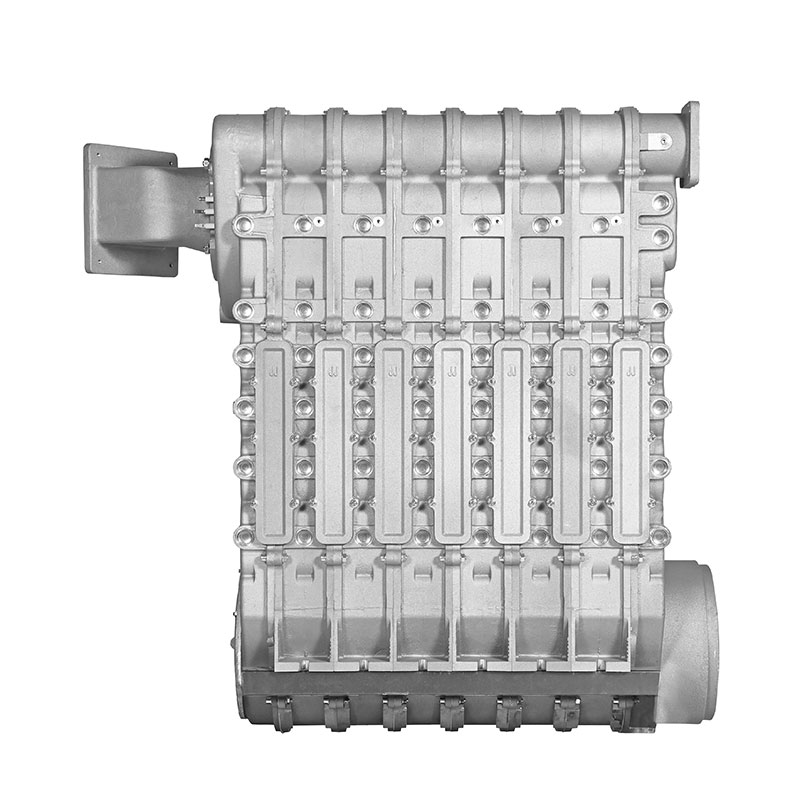

Intermodul 350kw إلى 700kw مبادل حراري مكثف ، التصميم الثوري يضع معيارًا جديدًا في وقت التجميع وتوفير التكاليف. تم دمج المشعبات (نظام Tichelmann) والحوض بالفعل في كل قسم صب مما يخلق مكونات أقل ، وخطر أقل للفشل وبالتالي موثوقية أعلى. يخرج كل من أنبوب التدفق والعودة من المرجل في الجانب الخلفي. يتكون المرجل فقط من صب الجزء الأمامي والخلفي والمتوسط. بإضافة المزيد من الأقسام الوسطى ، يمكن بناء غلايات بسعات تبدأ من 340 حتى 600 كيلو وات. كعميل ، أنت مرن للغاية في تحديد السعة التي يجب صنعها ، وبسبب انخفاض الأجزاء ، فأنت بحاجة إلى مخزون أقل ، وبالتالي توفير المزيد من التكاليف.

4.تفاصيل المنتج

فوائد
للاستخدام الصناعي.
انخفاض الضغط الهيدروليكي المنخفض بسبب التدفق المتوازي للمياه.
نطاق تعديل عالي ممكن.
مقاومة هوائية منخفضة.
أفضل نسبة سعر / جودة في السوق.
تصميم عالمي حاصل على براءة اختراع.
تم دمج المشعبات (Tichelmann) والحوض في أقسام الصب.
وافق م.
متوفر كخلية حرارية مانعة للتسرب فقط أو كمرجل تم اختباره بالكامل تحت الملصق الخاص.
يمكن أيضًا طلب أقسام منفصلة.
غرفة الاحتراق مبردة بالماء بالكامل ، لا حاجة للحراريات.
